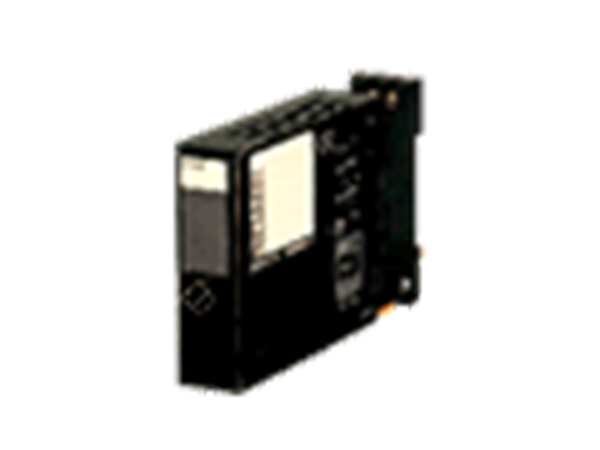

薄形變換器 M3-UNIT 系列
熱電偶信號變換器
(按鍵設定型)
主要的功能與特長
●用本公司獨特的按鍵式校準方式，可以不用PC而只用3個按鍵就能簡單地進行輸入、輸出校準
●用機器內置的DIP開關或PC組態軟件可隨時更改輸入及輸出的設定
●適用于各種熱電偶
●3通道隔離（輸入－輸出－電源間）
●可將前端面板按鈕的操作設定為無效
機型: M3LT－R4/①②
訂貨時的指ding事項
?機型代碼: M3LT－R4/①②
①、②在下列代碼中選擇。
（例如: M3LT－R4/A/UL/Q）
?特殊規格（例如: /C01）
出廠時的設定
輸入信號: K 0～1000℃
輸出信號: 4～20mA DC
輸入信號（可選擇、設定以下內容）
◆熱電偶輸入
(PR)、K (CA)、E (CRC)、J (IC)、T (CC)、B (RH)、R、S、
C (WRe 5-26)、N、U、L、P (Platinel Ⅱ)
輸出信號（可選擇、設定以下內容）
◆電流輸出
0～20mA DC
◆電壓輸出
-2.5～+2.5V DC
-10～+10V DC
供電電源
◆直流電源
R4: 10～32V DC (允許電壓范圍 9～36V DC、紋波系數 10%p-p以下)
①設定方式
A: PC及DIP開關
B: DIP開關
②附加代碼 (可指ding多項)
◆適用標準
不寫入: 符合CE
/UL: 符合UL、CE
◆特殊規格
不寫入：無特殊規格
/Q：特殊規格（從特殊規格之項另請選擇）
特殊規格
◆涂層（詳細內容請參照公司網頁）
/C01: 硅涂層
/C02: 聚氨酯涂層
/C03: 橡膠涂層（不能選擇附加代碼（適用標準）「/UL」。）
相關產品
?組態軟件（機型: M3CFG）
可從本公司的網頁下載組態軟件。
將本機器連接到電腦時，需要專yong的連接電纜線。所需專
用電纜線的型號請參照本公司網頁的下載網zhan或組態軟件
的使用說明書。
注）此軟件的運作狀況是在日文版與英文版OS上確認的。
機器規格
構造: 薄形前面端子構造
連接方式: 連接器型歐式端子盤
(適用電纜線: 0.2～2.5mm2、露線長度: 8mm)
機殼材質: 灰色耐燃性樹脂
隔離: 輸入－輸出－電源間
輸出范圍: -15～+115%
零點調整范圍: -15～+15% (可從前面調整)
量程調整范圍: 85～115% (可從前面調整)
熔斷報警: 上限報警(標準)、可用DIP開關變更為下限報警或無熔斷報警
線性化: 標準裝備
冷端補償: 輸入端子外接冷端傳感器
顯示燈: 3個3色LED顯示工作狀態
設定方式: 有以下2種設定方式
?DIP開關設定
?PC設定
可設定的項目
?輸入類型
?輸入范圍
?輸出類型
?輸出范圍
?零點及量程的調整
?用戶TC表的設定 (只限于PC設定)
(多300點、輸入可能電動勢: -100～+1000mV)
?熔斷報警設定 (上限、下限或無熔斷報警)
?其它
詳細內容請參照使用說明書。
校準: 用按鍵式校準方式或用PC，可對輸入輸出進行校正以及微調整
設定器接口: ? 2.5、小型插孔、RS-232-C
輸入規格
輸入類型和范圍如表1所示。
變更輸入類型及范圍時，請參照使用說明書。
■熱電偶輸入
輸入電阻: 1MΩ以上
輸入范圍: 參照表1
熔斷報警檢測電流: 130nA±10%
滿足精度范圍: 參照表1
小量程: 參照表1
輸出規格
輸出類型和范圍如下。
變更輸出類型及范圍時，請參照使用說明書。
■電流輸出
滿足精度范圍: 0～24mA DC
(因不能輸出未滿0mA的電流，所以輸出范圍有可能達不到
-15%。)
設定可能范圍
?輸出范圍: 0～20mA DC
?量程: 1～20mA
?輸出零點電流: 輸出范圍的任意點
?允許負載電阻: 使變換器的輸出端子間的電壓為12V以下的
電阻值。
■電壓輸出
滿足精度范圍: -3～+3V DC、-11.5～+11.5V DC
設定可能范圍
?輸出范圍: -2.5～+2.5V DC、-10～+10V DC
?量程: 250mV～5V、1～20V
?輸出零點電壓: 輸出范圍的任意點
?允許負載電阻: 使負載電流為1mA以下的電阻值
設置規格
耗電量
?直流電源: 約3W
使用溫度范圍
?非UL認證產品 : -25～+65℃
?UL認證產品 : -25～+55℃
使用濕度范圍: 0～95%RH (無冷凝)
安裝: DIN導軌安裝
重量: 約100g
性能
標準精度: 表1所示絕dui精度加上冷端補償誤差0.5℃的值與量程的±0.1%中大的值。但是，輸出量程等于或小于輸出大量程的1/10時，要加算0.2%。(標準精度的計算方法請參照「標準精度的計算例」)
冷端補償精度: ±0.5℃ (25±10℃范圍內)
溫度系數: ±0.015%/℃ (在-5～+55℃范圍內、相對于大量程的%)
響應時間: 0.9s以下 (0→90%)
熔斷檢出時間: 10s以下
電源電壓變動的影響: ±0.1%/允許電壓范圍
絕緣電阻: 100MΩ以上/500V DC
隔離強度:
輸入－輸出?電源－地面間 1500V AC 1分鐘
輸出－電源間 500V AC 1分鐘
標準精度的計算例
（1）輸入為 K 0～1000℃、輸出為4～20mA DC時
由表1可知標準精度的絕dui值為0.25℃。此值加上冷端補償誤差 (0.5℃) 的值為0.75℃。將此值換算%表示時，標準精度為0.75℃÷1000℃×100＝0.075%。0.075%＜0.1%，因此，標準精度為量程的0.1%。
輸出量程為16mA (20mA－4mA)，大量程為20mA。由此可知，輸出量程大于大量程的1/10。計算標準精度時無需加算0.2%。
從上述結論可知標準精度為量程的±0.1%。
（2）輸入為 K 50～150℃、輸出為2.0～2.5V DC時
由表1可知標準精度的絕dui值為0.25℃。此值加上冷端補償誤差 (0.5℃) 的值為0.75℃。將此值換算%表示時，標準精度為0.75℃÷100℃×100＝0.75%。0.75%＞0.1%，因此，標準精度為量程的0.75%。
輸出量程為0.5V (2.5V－2.0V)，大量程為5V。由此可知，輸出量程等于大量程的1/10。計算標準精度時要加算
0.2%。
從上述結論可知標準精度為量程的±0.95%。
適用標準
EU指令:
電磁兼容指令（EMC指令）
EMI EN 61000-6-4
EMS EN 61000-6-2
RoHS指令
EN 50581
認證:
符合UL/C-UL 通用安全要求
